Definities: kritisch pad, afhankelijkheden en methode
In de bredere context van projectmanagement is de methode van het kritieke pad een krachtig hulpmiddel om taken te plannen en middelen effectief te beheren. Door de essentiële activiteiten in één enkele volgorde – het kritieke pad – in kaart te brengen, kunt u afhankelijkheden volgen, risico’s beheersen en realistische deadlines vaststellen.
Wat is het kritieke pad van een project?
Het kritieke pad is de langste keten van essentiële taken die op tijd moeten worden afgerond om het project te voltooien. Samen bepalen deze taken de totale doorlooptijd van uw project. Als een van deze kritieke activiteiten vertraging oploopt, loopt het hele project vertraging op.
Het identificeren van het kritieke pad helpt u om:
- de totale projectduur nauwkeurig te schatten,
- afhankelijkheden, resourcebeperkingen en risico’s in kaart te brengen,
- taken te prioriteren en realistische planningen op te stellen.
Wat zijn afhankelijkheden in projectmanagement?
Afhankelijkheden (of taakafhankelijkheden) beschrijven hoe projecttaken zich tot elkaar verhouden – welke activiteiten moeten starten of afgerond zijn voordat andere kunnen beginnen. Ze zijn cruciaal voor het plannen van budgetten, schema’s, resources en risico’s.
De vier belangrijkste typen zijn:
- Einde–Begin (EB): Taak A moet afgerond zijn voordat taak B kan beginnen.
Voorbeeld: een product kan pas worden gebouwd zodra het ontwerp is goedgekeurd. - Begin–Begin (BB): Taak A moet gestart zijn voordat taak B kan beginnen.
Voorbeeld: redactie kan pas starten als er een conceptversie bestaat. - Einde–Einde (EE): Taak B kan pas afgerond worden als taak A klaar is.
Voorbeeld: een ober kan pas iedereen bedienen als de kok alle gerechten heeft bereid. - Begin–Einde (BE): Taak A kan pas eindigen als taak B is gestart.
Voorbeeld: de ochtendploeg in een hotel kan pas afsluiten wanneer de avondploeg is begonnen.
Wat is de methode van het kritieke pad?
De methode van het kritieke pad is een planningstechniek die de belangrijkste taken identificeert, hun afhankelijkheden en hun duur. Ontwikkeld in de jaren 1950 om dure planningsinefficiënties te bestrijden, levert de methode (ook wel kritieke padanalyse genoemd) een netwerkdiagram op dat de kortst mogelijke doorlooptijd van een project toont.
Belangrijke concepten binnen de methode van het kritieke pad zijn:
- Vroegste start (VS): het vroegste moment waarop een taak kan beginnen.
- Laatste start (LS): het laatste moment waarop een taak kan beginnen zonder het project te vertragen.
- Vroegste einde (VE): het vroegste moment waarop een taak kan eindigen.
- Laatste einde (LE): het laatste moment waarop een taak kan eindigen zonder het project te vertragen.
- Speling (float): de tijd dat een taak kan worden uitgesteld zonder het schema te beïnvloeden.
Taken op het kritieke pad hebben geen speling. Niet-kritieke taken kunnen wél flexibiliteit hebben – nuttig voor het balanceren van resources.
Waarom de methode van het kritieke pad gebruiken?
De methode van het kritieke pad geeft projectmanagers duidelijkheid en controle over complexe initiatieven. De voordelen zijn onder andere:
- Afhankelijkheden visualiseren: diagrammen tonen de relaties en prioriteiten van taken.
- Vertragingen voorkomen: door te focussen op kritieke taken blijft het project op schema.
- Organisatie verbeteren: grote projecten worden opgesplitst in beheersbare stappen.
- Efficiëntie verhogen: resources worden ingezet waar ze het meest nodig zijn.
- Speling berekenen: inzicht in hoeveel flexibiliteit er is bij niet-kritieke taken.
- Toekomstige planning verbeteren: verwachtingen vergelijken met de werkelijke voortgang voor betere prognoses.
Voorbeelden van kritieke-padanalyse
Om het concept tastbaar te maken, volgen hier drie voorbeelden van kritieke-paddiagrammen. Elk voorbeeld laat zien hoe de methode projectmanagers helpt afhankelijkheden te zien, knelpunten te identificeren en tijdlijnen effectiever te plannen.
Kritieke-padschema – Voorbeeld 1
Dit schema toont zeven taken die in volgorde zijn geplaatst. De rode balken markeren het kritieke pad – de taken die direct de einddatum van het project bepalen. Merk op dat prototyping en integratietesten buiten het kritieke pad vallen. Dat betekent dat ze enige flexibiliteit hebben: ze kunnen worden vertraagd zonder dat dit de uiteindelijke opleverdatum beïnvloedt. In de praktijk helpt dit managers te bepalen waar ze veilig resources kunnen herverdelen indien nodig.
Kritieke-paddiagram – Voorbeeld 2
Dit diagram legt de nadruk op taakafhankelijkheden. U ziet welke activiteiten in een vaste volgorde moeten plaatsvinden en welke parallel kunnen lopen. Hoewel er meerdere paden bestaan van begin tot eind, is alleen pad 3 kritisch, omdat dit de minimale doorlooptijd voor projectafsluiting bepaalt. Voor projectmanagers is deze weergave van onschatbare waarde: ze laat zien waar werkzaamheden kunnen overlappen, waar vertragingen de grootste impact hebben en waar ruimte is voor flexibiliteit.
Kritieke-paddiagram – Voorbeeld 3
Hier wordt de methode van het kritieke pad toegepast op de bouw van een huis. Elke rechthoek stelt een taak en haar duur voor, terwijl de rode pijlen de activiteiten verbinden die samen het kritieke pad vormen. Dit voorbeeld – geïnspireerd door een artikel in de Harvard Business Review – laat zien hoe de methode zich aanpast aan grote, realistische projecten: zelfs bij een complex bouwproject met veel onderdelen benadrukt de methode de reeks essentiële activiteiten die op tijd moeten worden afgerond om het gehele project op schema te houden.
Het kritieke pad in een project bepalen
De meest effectieve manier voor projectmanagers om het kritieke pad te identificeren en te visualiseren is door een kritieke-paddiagram te maken. Dit visuele projectmanagementdiagram laat zien welke taken afhankelijk zijn van andere voordat ze kunnen beginnen, en welke parallel kunnen plaatsvinden. Hoewel er vaak meerdere mogelijke paden zijn naar projectafronding, bepaalt slechts één pad de kortste totale doorlooptijd – dat is het kritieke pad.
Hieronder staan de belangrijkste stappen om het kritieke pad in een project te bepalen:
- Activiteiten opsommen – Begin met het opstellen van een werkstructuuroverzicht (WSO) dat alle activiteiten identificeert die nodig zijn om het project op te leveren. Een volledig WSO zorgt ervoor dat geen enkele taak wordt vergeten.
- Afhankelijkheden identificeren – Gebruik het WSO om te bepalen hoe activiteiten aan elkaar gekoppeld zijn. Welke taken moeten voltooid zijn voordat andere kunnen beginnen? Welke kunnen parallel worden uitgevoerd? Deze afhankelijkheden vormen de basis van uw kritieke pad.
- Een netwerkdiagram maken – Zet het WSO om in een stroomdiagram van activiteiten. Gebruik rechthoeken om taken weer te geven en pijlen om afhankelijkheden aan te duiden. Dit diagram vormt de ruggengraat van uw planning.
- Taakduur schatten – Wijs realistische begin- en einddata toe aan elke activiteit. Gebruik historische gegevens, deskundig oordeel of input van het team om onder- of overschatting te voorkomen.
- Het kritieke pad berekenen – Tel de taakduren op binnen elke mogelijke reeks activiteiten. Het langste pad bepaalt de minimale doorlooptijd van het project. Bereken eventueel de speling (float) om de flexibiliteit te meten.
- Formule: Speling = Laatste start (LS) – Vroegste start (VS).
- Taken op het kritieke pad hebben geen speling.
- Het kritieke pad bijwerken – Projecten ontwikkelen zich voortdurend. Naarmate activiteiten vorderen of wijzigen, past u uw netwerkdiagram aan om de actuele situatie weer te geven. Zo blijft de planning accuraat en blijven alle stakeholders afgestemd.
Voor meer voorbeelden en een stapsgewijze uitleg, zie ons speciale artikel over het bepalen van het kritieke pad van een project.
Hoe kiest u de beste software voor het kritieke pad?
In de jaren 1950 berekenden projectmanagers het kritieke pad nog met de hand – een tijdrovend en foutgevoelig proces. Tegenwoordig maakt moderne software het veel eenvoudiger om afhankelijkheden te visualiseren, taakduren te berekenen en planningen in realtime aan te passen.
Bij het kiezen van software voor het kritieke pad moet u letten op projectmanagementtools die de volgende functies bieden:
- Afhankelijkheden: de software moet het eenvoudig maken om onderling afhankelijke taken te koppelen, zodat knelpunten zichtbaar worden voordat ze de voortgang belemmeren.
- Gantt-diagramfunctionaliteit: planning en scheduling moeten op één plek plaatsvinden. Een goed hulpmiddel genereert automatisch een projectschema met taken, data en doorlooptijden.
- Plan versus realiteit: leg oorspronkelijke plannen vast en vergelijk deze met de werkelijke voortgang om afwijkingen snel te signaleren.
- Dashboards: overzichtelijke weergaven van de projectprestaties geven stakeholders direct inzicht.
- Realtime-updates: de mogelijkheid om tijdlijnen aan te passen zodra plannen veranderen, zorgt ervoor dat u nooit met verouderde gegevens werkt.
Voor een uitgebreid overzicht van software die aan al deze criteria voldoet, bekijk onze vergelijking van de 6 beste tools voor kritieke-padanalyse.
Gratis sjablonen voor het kritieke pad
Het bepalen van het kritieke pad kan tijdrovend zijn, maar u hoeft niet vanaf nul te beginnen. Onze gratis, herbruikbare sjablonen voor de methode van het kritieke pad helpen u uw projectmanagement te stroomlijnen. Ze besparen tijd en moeite en leveren professionele visuals die u met vertrouwen kunt presenteren.
Door deze vooraf opgemaakte voorbeelden aan te passen, kunt u:
- zien welke taken de grootste impact hebben op uw tijdlijn,
- deliverables weergeven in een duidelijk en gemakkelijk te volgen formaat,
- afhankelijkheden effectiever identificeren en volgen,
- uw tijdlijn direct bijwerken naarmate taken vorderen of plannen wijzigen,
- managers en stakeholders een helder overzicht geven van voortgang en prioriteiten.
Veelgestelde vragen
Hier vindt u de antwoorden op enkele van de meest voorkomende vragen over de methode van het kritieke pad.
Het kritieke pad is de langste reeks essentiële taken die bepaalt wanneer een project wordt afgerond. Als een van deze activiteiten vertraging oploopt, loopt het hele project vertraging op.

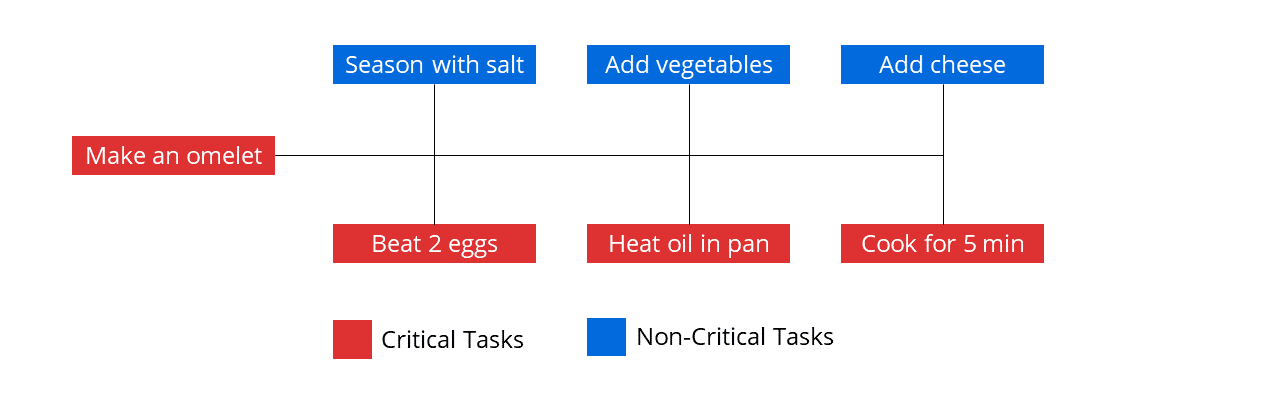

Een eenvoudig voorbeeld: het maken van een omelet. Het kritieke pad zou bestaan uit:
- De eieren klutsen.
- De pan verhitten en boter/olie toevoegen.
- De eieren 5 minuten bakken.
Andere stappen – zoals kruiden toevoegen of kaas gebruiken – kunnen het resultaat verbeteren, maar zijn niet essentieel. Als ze worden overgeslagen of vertraagd, komt de omelet er toch. De bovenstaande kerntaakreeks vormt dus het kritieke pad van dit projec”.
De eerste en belangrijkste stap in de methode van het kritieke pad is het opsommen van alle projectactiviteiten – vaak gedaan via een werkstructuuroverzicht (WSO). Zonder dit overzicht kunt u geen afhankelijkheden in kaart brengen, geen duur berekenen en het werkelijke kritieke pad niet identificeren.
Afhankelijkheden (of taakafhankelijkheden) beschrijven hoe activiteiten zich tot elkaar verhouden. Om ze te definiëren, stelt u de volgende vragen:
- Welke taak moet afgerond zijn voordat een andere kan beginnen?
- Welke taken moeten tegelijk starten?
- Welke taken lopen parallel of volgen direct op elkaar?
Uit deze vragen komen vier soorten afhankelijkheden voort.

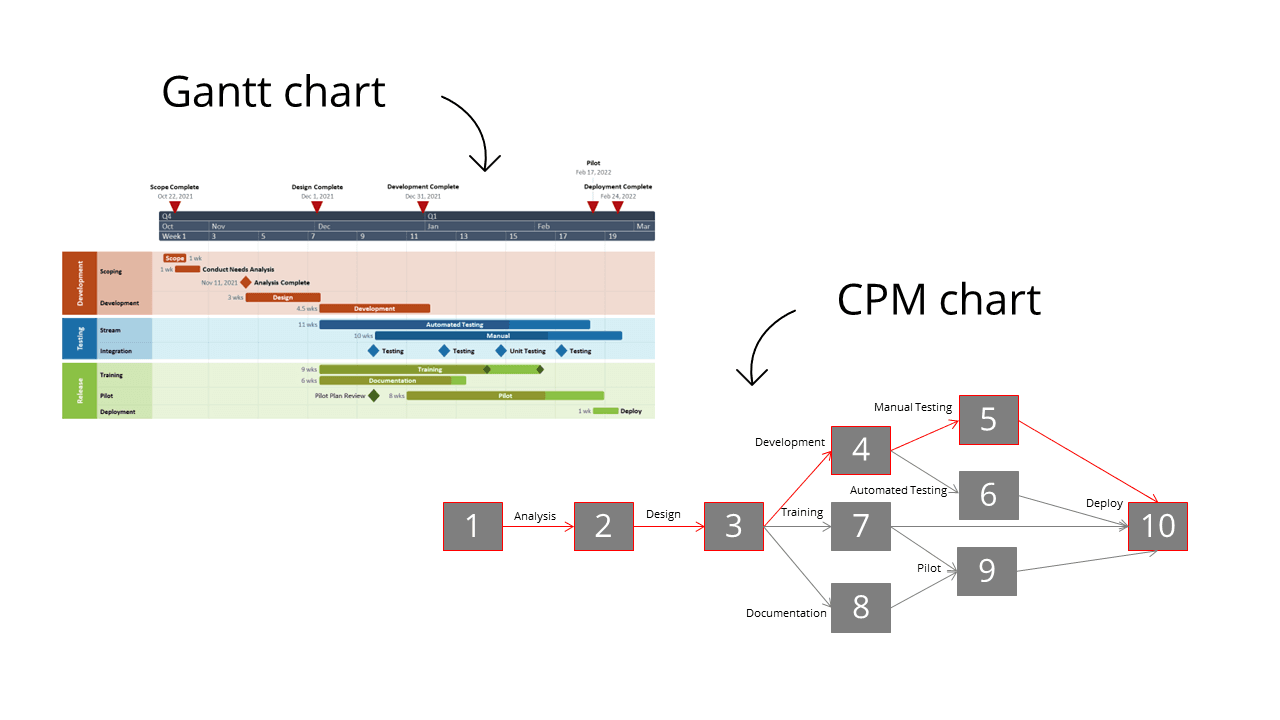

De methode van het kritieke pad en Gantt-diagrammen tonen beide taakafhankelijkheden, maar dienen verschillende doelen:
Methode van het kritieke pad
- Brengt kritieke en niet-kritieke paden in kaart.
- Berekent de totale projectduur.
- Gebruikt een netwerkdiagram met gekoppelde blokken.
- Richt zich op logica en volgorde, niet op resources of tijdschalen.
Gantt-diagram
- Visualiseert de voortgang van taken op een tijdlijn.
- Gebruikt horizontale balken om activiteiten weer te geven.
- Toont resources die aan elke activiteit zijn toegewezen.
- Legt de nadruk op planning in plaats van op volgorde.
Veel projectmanagers gebruiken beide samen: de methode van het kritieke pad voor de logica en het Gantt-diagram voor planning en communicatie.
De methode van het kritieke pad wordt veel toegepast in sectoren zoals:
- Bouw, waar één oplevering (bijv. een voltooid gebouw) afhangt van honderden onderling verbonden taken.
- Grote, complexe projecten, waarbij het bijhouden van afhankelijkheden anders overweldigend zou zijn.
Ze is echter minder geschikt voor projecten met veel onzekerheid – wanneer het einddoel niet volledig gedefinieerd is of de methoden om daar te komen onduidelijk zijn. In dergelijke gevallen zijn Agile-aanpakken vaak beter geschikt.
Voor praktische voorbeelden van hoe verschillende soorten projecten de methode kunnen toepassen, zie ons blogartikel over de toepassingen van het kritieke pad.
Het berekenen van de methode van het kritieke pad omvat doorgaans zes stappen:
- Lijst alle projectactiviteiten (deliverables) op.
- Definieer afhankelijkheden tussen taken.
- Maak een netwerkdiagram.
- Schat de duur van de taken.
- Identificeer het langste pad van afhankelijke activiteiten.
- Werk het diagram voortdurend bij naarmate het project vordert.
Voor een gedetailleerde uitleg van elke stap, zie onze gids over hoe u het kritieke pad berekent.

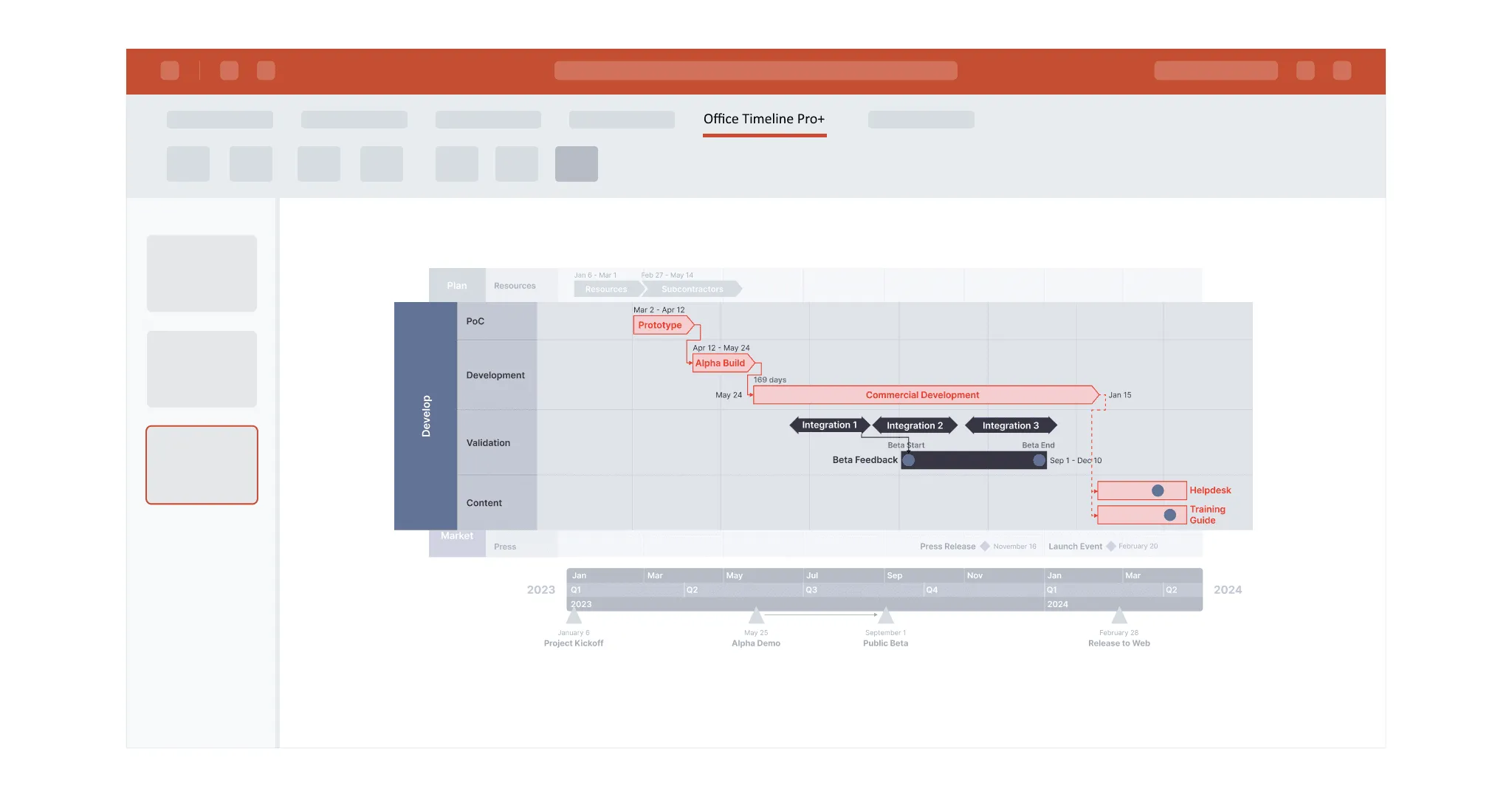

Om tijd te besparen kunt u ook gespecialiseerde software gebruiken. Tools zoals Office Timeline, een lichte PowerPoint-add-in, genereren automatisch heldere, overzichtelijke kritieke-paddiagrammen die u in enkele seconden kunt bijwerken en direct kunt opnemen in presentaties voor stakeholders.
